Tappehane med filtreringssystem

Installationsvejledning

Indhold i kasse:

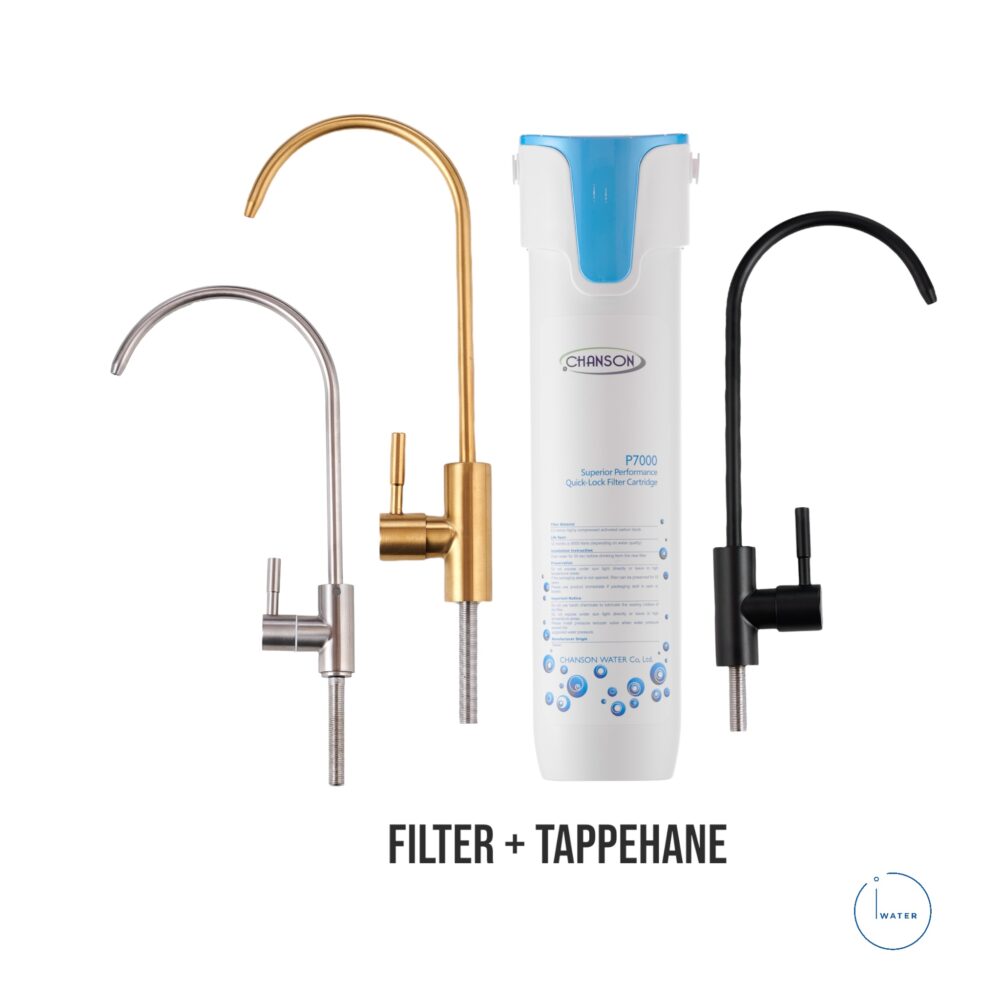

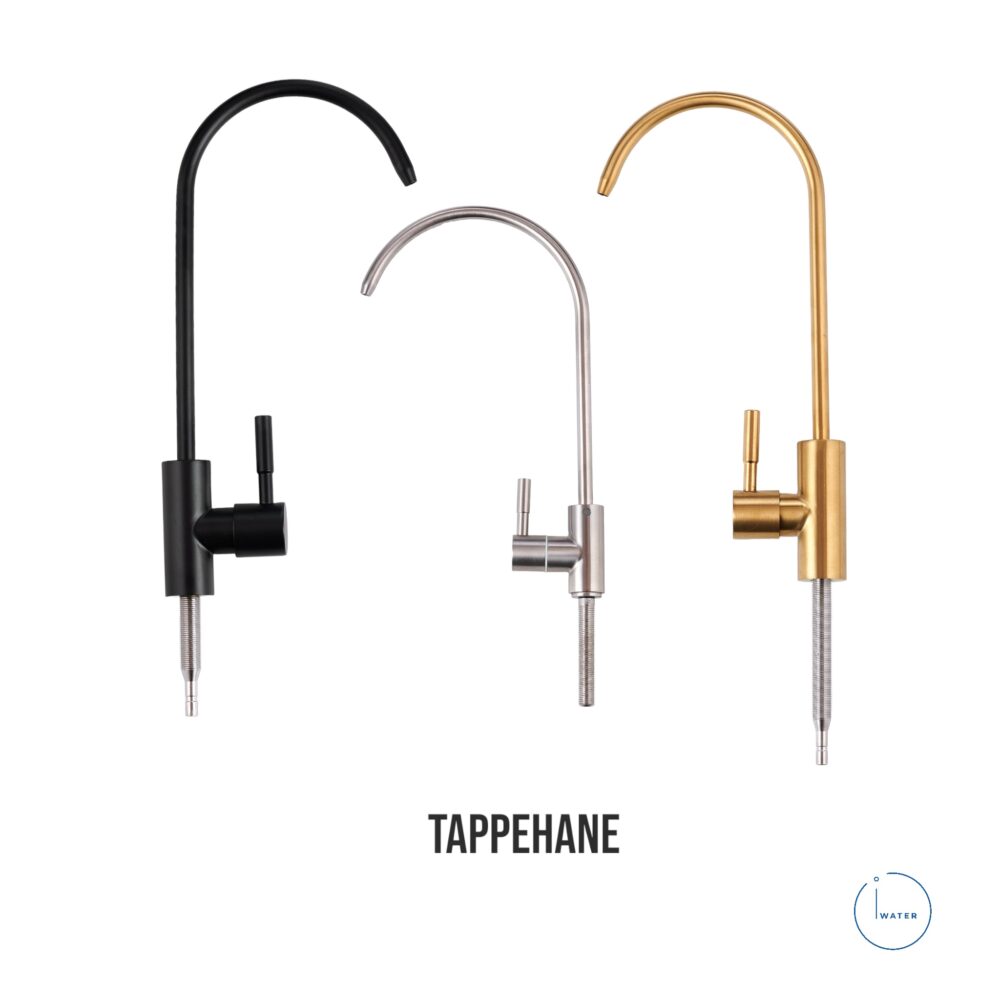

Tappehane
Fås i:
Børstet stål, Sort, Messing
Mål: 340x140x32MM
Inkl. metal-manchet og gummipakning til montering
Tilslutningsventil – hvid

Hertil yderligere

Til PF-207 filter:

• 1 stk. kugleventil 3/8” gevind & 1/4” quick connect til montering i eksisterende rørsystem
• 1 stk. hvid polyethylen slange ¼”

Chanson PF-207 basis filter
Inkluderet i æsken:
Manual (kun på engelsk)
Pose med:

• 2 skruer inkl. rawlplugs til vægophæng
• 2 stk. velcropuder til vægmontering
• 2 stk. låseclips (blå stor)
• 2 stk. låseclips (blå lille)
• 2 stk. L-Connect ¼” – til indgang af koldt/varmt vand (hvid)
• 1 stk. hvid polyethylen slange ¼” (fra kugleventil til filter)
• 1 stk. hvid polyethylen slange ¼” (fra filter til vandhane)

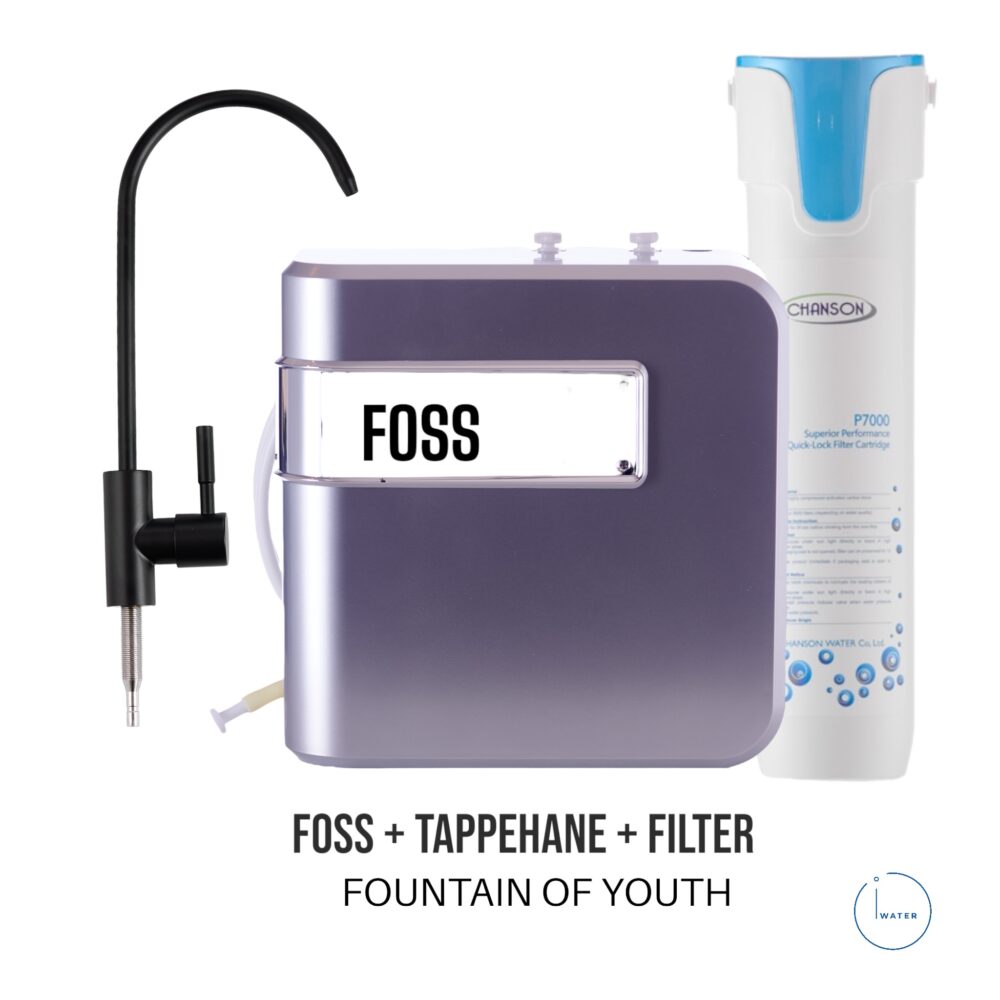

FOSS hydrogen filtreringsenhed (model EGU-900)

• hvid polyethylen slange ¼”
• drænventil

Hvid plastikramme til ophæng af FOSS filtreringsenheden

• 2 stk. 40mm skruer
• 4 stk. 25mm skruer

Afkalkerboks med filter og trykreduktion
Inkluderet: 2 skruer til montering, plastikhåndtag til åbning af filter

Strømforsyning
AC DC adapter 110-240V ~ 12V
Strømkabel
Hjælpeværktøj til afmontering af slanger

Installation/tilslutning

1. Pak tappehanen ud og fjern den sorte plastikhætte på bunden
2. Forbered hul i håndvask eller bordplade – størrelse 12mm (fx ved siden af den normale vandhane)
3. Montér tappehanen og fastgør tappehanen med monteringsmancheterne
4. Tilslut kugleventilen til det eksisterende rørsystem og påsæt hvid polyethylen slange ¼”
5. Pak PF-207 filteret ud
6. Toppen af filteret kan drejes løs og monteres på væggen/under vask vha. de medfølgende skruer og rawlplugs. De medfølgende velcropuder benyttes ved vægmontering
7. Montér de 2 L-Connect ventiler på filteret – VIGTIGT vand IN til højre og vand OUT til venstre
8. Polyethylen slangen fra kugleventilen monteres i højre side af filteret (vand IN)
9. Polyethylen vandslange tilsluttes vand OUT i venstre side
10. Polyethylen vandslangen fra venstre side tilsluttes nu afkalkerboksen i højre side (modsat side af filteret)
11. Polyethylen vandslange tilsluttes i venstre side af afkalkeren
12. Afkalkerboksen kan monteres på væg vha. de medfølgende skruer
13. Polyethylen vandslangen fra afkalkeren monteres i IN-indgangen på FOSS filtreringsenhed – den hvide beskyttelseshætte fjernes inden
14. På OUT-udgangen monteres polyethylen vandslange, tilsluttes tappehanen med den hvide connector – den hvide beskyttelseshætte fjernes inden

På FOSS filtreringsenheden er det bagpå vigtigt at Pump Switch står på OFF.

Åbn for kugleventilen på rørsystem – kontrollér at alt er tæt.
Åbn forsigtigt for vandhanen, da der vil være luft i systemet og det skal ud.

Strømforsyning tilsluttes som det sidste og der tændes for strømmen.

Installationen er nu færdig og du er klar til at tappe hydrogenvand.

Bemærk dog, at når du tænder for hydrogenvandhanen kan der gå op til nogle få sekunder inden vandet løber.

Yderligere oplysninger

Filter PF-207 specifikationer:

• Dimensioner: 116mm bred x 335mm høj
• Vægt: 2,8 kg
• Filterliv 8000 L eller maks. 12 måneder
• Flow: 5,8 L pr. min.
• Temperaturer: 4,4 – 39 grader
• Vandtryk: 25 – 125 PSI

PF-207 filteret drejes på holderen vha Twist&Lock systemet

• Drej med uret og træk ned for at fjerne filter
• Drej mod uret og skub opad for at isætte nyt filter

Erstatningsfilteret til PF-207 hedder P7000 – udskiftes en gang om året.

Pump switch bagpå på FOSS hydrogen filtreringsenheden skal altid være slukket, når maskinen er tilsluttet alm vandforsyning.
Pump switch kan tilsluttes, hvis man ønsker at trække vand fra tank.
